سازه پروفیل کناف
سازه پروفیل کناف یکی از مهمترین اجزای تشکیلدهنده سیستمهای کناف (Knauf) است که در دستهبندی سازههای سبک و سازگار با تکنولوژی مدرن قرار میگیرد. این پروفیلها در واقع اسکلت فلزی اصلی را برای نصب صفحات گچی تشکیل میدهند و نقش اساسی در ایجاد استحکام، دوام و شکل ظاهری سازه نهایی دارند. در این متن، به صورت مفصل به جنس و مواد تشکیلدهنده سازه پروفیل کناف میپردازیم تا بتوانیم درک کاملی از ویژگیها و کاربردهای آن داشته باشیم.
ابتدا باید بدانیم که پروفیلهای کناف معمولاً از ورقهای فولادی ساخته میشوند. جنس اصلی این فولاد، ورقهای گالوانیزه است که به دلیل روکش محافظ روی یا دیگر آلیاژهای مقاوم در برابر خوردگی تولید میشوند. گالوانیزه بودن ورق فولادی باعث میشود که پروفیلها در برابر زنگزدگی و رطوبت مقاومت بالایی داشته باشند، که این ویژگی از اهمیت ویژهای برخوردار است، زیرا سازهها ممکن است در معرض عوامل محیطی مختلفی مانند رطوبت، تغییرات دما و حتی آلودگیهای جوی قرار گیرند. استفاده از فولاد گالوانیزه همچنین باعث افزایش طول عمر سازه میشود و نیاز به نگهداری و تعمیرات را کاهش میدهد.
از نظر ترکیب شیمیایی، ورقهای فولادی به کار رفته در پروفیلهای کناف، معمولا دارای درصدی از کربن، منگنز، فسفر و سولفور هستند که ترکیب این عناصر کیفیت نهایی فولاد را تعیین میکند. استانداردهای تولید این ورقها به گونهای تدوین شده است که میزان کربن نسبتاً پایین باشد تا ورق دارای انعطاف کافی بوده و در عین حال استحکام لازم را نیز داشته باشد. درصد مناسب کربن باعث میشود فولاد به راحتی تحت فرآیندهای شکلدهی مانند برش، پرس و رولینگ قرار گیرد بدون آنکه دچار شکستگی شود.
ورق های فولادی
در تولید پروفیل کناف، ورقهای فولادی پس از گالوانیزه شدن به شکلهای هندسی مختلفی به وسیله دستگاههای نورد سرد (Cold Roll Forming) فرمدهی میشوند. این فرآیند باعث میشود پروفیلها از نظر ابعاد دقیق و دارای شکلهای استانداردی همچون U، C و L باشند. انتخاب این شکلها با توجه به نیازهای سازه و محل استفاده (سقف، دیوار، جداکننده و…) صورت میگیرد.
روکش گالوانیزه به صورت پوششی از روی (زینک) بر روی سطح فولاد قرار میگیرد و این پوشش میتواند به صورت گرم (Hot-dip Galvanized) یا الکترولیتی باشد. ورقهای گرمگالوانیزه ضخامت بیشتری از پوشش روی دارند و مقاومت بیشتری در برابر خوردگی ارائه میکنند. این نوع روکش برای پروفیلهایی که در محیطهای مرطوب یا با شرایط سخت نصب میشوند، بیشترین کاربرد را دارد.
علاوه بر فولاد و پوشش گالوانیزه، در برخی موارد خاص میتوان از آلیاژهای دیگری مانند فولادهای با روکش آلومینیوم-زینک (Al-Zn) استفاده کرد که دارای مقاومت بسیار بالایی در برابر خوردگی و حرارت هستند. این نوع پروفیلها مخصوص پروژههایی است که نیاز به مقاومت ویژه دارند.
کیفیت و استانداردهای تولید
یکی دیگر از جنبههای مهم در جنس سازه پروفیل کناف، کیفیت و استانداردهای تولید است. اکثر تولیدات باید بر اساس استانداردهای بینالمللی مانند ASTM، EN و DIN باشند تا از نظر مشخصات فنی، ضخامت ورق، میزان روکش گالوانیزه و خواص مکانیکی تضمین شوند. رعایت این استانداردها باعث میشود همکاران فنی و مهندسان بتوانند با اطمینان کامل از عملکرد سازه در پروژههای مختلف استفاده کنند.
در نهایت، میتوان گفت سازه پروفیل کناف ترکیبی از ورق فولادی گالوانیزه با کیفیت بالا است که به وسیله فرآیندهای صنعتی دقیق به پروفیلهای سبک اما مقاوم تبدیل میشود. این ترکیب مواد و روش تولید سبب میشود که سازههای کناف دارای دوام، سبکی، مقاومت در برابر زنگزدگی و سازگاری بالا با محیطهای ساختمانی مختلف باشند. به همین دلیل، این نوع سازهها یکی از بهترین گزینهها برای ایجاد دیوارهای جداکننده، سقفهای کاذب و دیگر سازههای داخلی به شمار میروند.

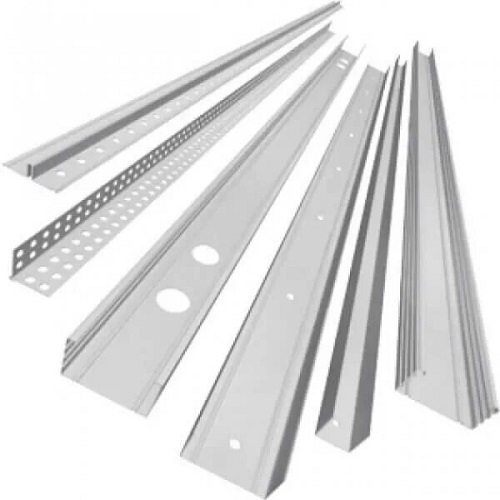

انواع پروفیلهای کناف و کاربردهای آنها
پروفیلهای کناف به عنوان اسکلت اصلی سیستمهای کناف، نقش بسیار مهم و کلیدی در نصب دیوارها و سقفهای کاذب دارند. بسته به نوع و محل نصب، پروفیلهای مختلفی با اشکال و ابعاد متفاوت طراحی و تولید شدهاند که هر کدام وظیفه خاصی را برای ایجاد سازهای مقاوم و دقیق ایفا میکنند. در ادامه به معرفی مهمترین انواع پروفیلهای کناف و کاربردهای آنها میپردازیم.
۱. پروفیل UW
این پروفیل به صورت یک مقطع باز با سطح مقطع به شکل حرف انگلیسی U است و به عنوان پروفیل راهنمای افقی در پایین و بالای دیوارهای جداکننده به کار میرود. وظیفه اصلی پروفیل UW این است که چارچوب اصلی دیوار را بر روی کف و سقف تشکیل دهد و پروفیلهای اصلی یا ستونی در داخل آن نصب شوند. پروفیل UW بر روی محل نصب به وسیله پیچ یا میخ محکم میشود و به عنوان نگهدارنده پایه برای سایر پروفیلها عمل میکند.
۲. پروفیل CW
پروفیل CW مقطع C شکل دارد و به عنوان پروفیل اصلی عمودی در سیستمهای دیوارهای جداکننده استفاده میشود. این پروفیل داخل پروفیلهای UW قرار میگیرد و بار اصلی دیوار را تحمل میکند. پروفیل CW به دلیل استحکام بالایش نقش ستون و نگهدارنده صفحات گچی را ایفا میکند. و فاصله بین این پروفیلها معمولا ۶۰ سانتیمتر در نظر گرفته میشود. همچنین امکان نصب عایق صوتی و حرارتی در فضای بین این پروفیلها وجود دارد.
پروفیل CD
پروفیل CD یکی از مهمترین عناصر در سقفهای کاذب کناف است که به صورت مقطع C کوچکتر و سبکتر تولید میشود. پروفیلهای CD به طور افقی و در ابعاد مختلف در سقف نصب شده و صفحات گچی بر روی آنها پیچ میشود. این نوع پروفیل قابلیت تحمل فشار و وزن سقف را دارد و به کمک اتصال به پروفیلهای UD و تایلهای آویز، شبکهای مناسب برای سقفهای کاذب تشکیل میدهد.
۴. پروفیل UD
پروفیل UD نیز مقطع U شکل دارد ولی برخلاف پروفیل UW، برای سقفهای کاذب استفاده میشود و در اطراف محیط سقف به شکل افقی نصب میگردد. این پروفیلها مسیر حرکت پروفیلهای CD را تعیین میکنند و به عنوان پروفیل راهنمای محیطی سقف کاذب عمل میکنند، همچنین بار سازه سقف را به دیوارهای اصلی یا سازه انتقال میدهند.
۵. پروفیل L یا نبشی
پروفیلهای L یا نبشی به دلیل شکل زاویهدار خود، معمولاً در محلهایی که نیاز به اتصال گوشهای و تقویت سازه وجود دارد، استفاده میشوند. این پروفیلها در برخی تمهیدات تقویتی و همچنین برای نصب بخشهای خاصی از دیوار یا سقف کاربرد دارند.
پروفیل سقفی یا هانگر (آویز سقف)
آویز یا هانگرها پروفیلهای فلزی هستند که به کمک آنها پروفیلهای سقفی CD به سقف اصلی ساختمان متصل میشوند. این ابزارها قابلیت تنظیم ارتفاع دارند و باعث میشوند که سقف کاذب به صورت ایمن و صاف نصب شود. استفاده از هانگرها به ویژه در سقفهای کاذب بسیار حیاتی است چرا که استحکام و تراز بودن سازه را تضمین میکنند.
۷. پروفیل F47
پروفیل F47 به عنوان یک پروفیل سقفی با مقطع ویژه استفاده میشود و معمولا در سیستمهای سقف کاذب با باردهی بالا یا شرایط خاص کاربرد دارد. این پروفیل نسبت به پروفیل CD ضخامت و استحکام بیشتری دارد و برای تحمل بارهای سنگین تر سقفی مناسب است.
انواع پروفیلهای کناف شامل پروفیلهای راهنما (UW و UD)، پروفیلهای اصلی و ستونی (CW و CD)، پروفیلهای تقویتی (نبشی و L)، و ابزارهای اتصال سقفی (هانگر و F47) هستند. هر یک از این پروفیلها با توجه به شکل هندسی، جنس و محل نصب، وظیفه خاصی را بر عهده داشته و در ایجاد سازهای مقاوم، منظم و با قابلیت انعطاف در سیستمهای دیوار جداکننده و سقف کاذب بسیار مهم هستند. انتخاب صحیح و نصب اصولی این پروفیلها موجب افزایش دوام، زیبایی و کارایی سازه نهایی میشود.
ابعاد و ضخامت استاندارد
ابعاد و ضخامت استاندارد پروفیلهای کناف از جمله مهمترین مشخصات فنی آنها به شمار میرود که مستقیماً بر کیفیت، مقاومت و عملکرد سازههای کناف تأثیرگذار است. انتخاب صحیح پروفیل با ابعاد و ضخامت مناسب، باعث تضمین استحکام دیوارهای جداساز و سقفهای کاذب میشود و همچنین نصب راحتتر و سریعتر را فراهم میکند.
ابعاد و ضخامت پروفیلهای دیواری (UW و CW)
پروفیلهای دیواری عمدتاً شامل پروفیلهای راهنما (UW) و ستونی (CW) میشوند که به ترتیب در پایین و بالای دیوار و همچنین به عنوان ستون عمودی به کار میروند.
– پروفیل UW
استاندارد عرض این پروفیلها معمولاً برابر با ۳۰ میلیمتر است. ارتفاع یا عمق آنها معمولاً در محدوده ۳۰ تا ۵۰ میلیمتر قرار دارد؛ رایجترین مقدار ۳۰ میلیمتر است. ضخامت ورق فولادی این پروفیلها بین ۰.۵ تا ۰.۶ میلیمتر در نظر گرفته میشود که بسته به کاربرد و نوع سازه ممکن است متغیر باشد. ضخامت استاندارد باعث ایجاد تعادل بین وزن سبک و استحکام کافی در عین حال آسانی در کاربری میشود.
– پروفیل CW
این پروفیلهای عمودی دارای ارتفاعی در حدود ۵۰ میلیمتر هستند و عرض آنها نیز معمولاً ۳۰ میلیمتر است. ضخامت ورق فولادی در این پروفیلها معمولاً بین ۰.۵ تا ۰.۶ میلیمتر متغیر است. ضخامت استاندارد در پروفیلهای CW به گونهای طراحی شده که بارهای عمودی و وزن صفحات گچی را به خوبی تحمل کند و در برابر خمشدگی یا تغییر شکل مقاوم باشد.
ابعاد و ضخامت پروفیلهای سقفی (UD و CD)
پروفیلهای سقفی به عنوان اسکلت اصلی سقفهای کاذب نقش بسیار مهمی دارند. این پروفیلها به شکلی متفاوت از پروفیلهای دیواری طراحی شدهاند.
پروفیل UD
پروفیل UD به شکل U با عمق معمول ۲۸ میلیمتر و عرض ۳۰ میلیمتر تولید میشود. ضخامت ورق فولاد برای آنها در محدوده ۰.۴ تا ۰.۶ میلیمتر است. این پروفیلها معمولاً در اطراف محیط سقف نصب میشوند و نقش راهنمایی برای سایر پروفیلهای سقفی را دارند.
– پروفیل CD
پروفیل CD معمولاً دارای عمق ۲۷ میلیمتر و عرض ۶۰ میلیمتر است. ضخامت ورق فولاد در این پروفیلها بیشتر بین ۰.۴ تا ۰.۴۵ میلیمتر قرار دارد. هرچند در برخی موارد و برای بارهای خاص ضخامت تا ۰.۵ میلیمتر نیز میرسد. این پروفیلها سبکتر از پروفیلهای دیواری طراحی میشوند اما مقاومت کافی برای تحمل بار سقف کاذب را دارند.
ضخامت ورق پروفیلها و تأثیر آن بر عملکرد
فولاد به کار رفته در پروفیلهای کناف معمولاً گالوانیزه بوده و برای جلوگیری از زنگزدگی پوشش داده شده است. ضخامت این ورقها از عوامل تعیین کننده است که باید به خوبی انتخاب شود تا علاوه بر کاهش وزن، مقاومت لازم برای استحکام سازه فراهم گردد. هرچه ضخامت ورق بیشتر باشد. مقاومت خمشی و کششی آن افزایش مییابد ولی وزن و هزینه تولید افزوده خواهد شد. بنابراین ضخامت استاندارد با رعایت تعادل بین هزینه، وزن و استحکام مواد تعیین شده است.
به طور معمول ضخامتهای ۰.۴ تا ۰.۶ میلیمتر برای پروفیلهای کناف در نظر گرفته میشود. که در حالت کلی برای پروفیلهای سقفی ضخامت کمتر و برای پروفیلهای دیواری ضخامت بیشتر انتخاب میشود.
استانداردهای ابعادی دیگر پروفیلهای کناف
برخی پروفیلهای خاص مانند نبشیها یا هانگرهای سقفی دارای مقاطع متفاوت هستند. اما بیشترین تمرکز بر پروفیلهای اصلی ذکر شده است. به طور مثال آویزهای سقفی معمولا دارای قطر مفتول حدود ۲-۳ میلیمتر و طول متغیر برای تنظیم ارتفاع هستند.
خلاصه مهمترین استانداردهای ابعاد و ضخامت پروفیلهای کناف</h6>
پروفیل UW: عرض ۳۰ میلیمتر. عمق ۳۰ تا ۵۰ میلیمتر، ضخامت ۰.۵ تا ۰.۶ میلیمتر
پروفیل CW: عرض ۳۰ میلیمتر. عمق حدود ۵۰ میلیمتر، ضخامت ۰.۵ تا ۰.۶ میلیمتر
و پروفیل UD: عرض ۳۰ میلیمتر. عمق ۲۸ میلیمتر، ضخامت ۰.۴ تا ۰.۶ میلیمتر
پروفیل CD: عرض ۶۰ میلیمتر. عمق ۲۷ میلیمتر، ضخامت ۰.۴ تا ۰.۴۵ (تا ۰.۵) میلیمتر
با توجه به این استانداردها انتخاب پروفیل مناسب جهت هر پروژه، تضمین کننده کیفیت ساخت، استحکام و دوام طولانی مدت سازههای کناف است. همچنین رعایت این استانداردها باعث تسهیل اجرای کار و هماهنگی بین اجزای مختلف سیستم کناف میشود.
